HSC-Fräsmaschinen von exeron. Fräsen auf höchstem Niveau.
Zukunftsweisendes Hochgeschwindigkeitsfräsen hat einen Namen: exeron. Die HSC-Baureihe überzeugt durch höchste Effizienz, absolute Präzision und hervorragende Qualität in der Werkstückbearbeitung. Die Entwicklung orientiert sich an den unterschiedlichen Anforderungen der Kunden. Bewährte Standardlösung oder kundenindividuelle Sonderapplikation – die HSC-Baureihe erfüllt alle Vorgaben. Ganzheitlich durchdacht und automatisierbar.
5-Achs-Modelle
HSC MP7/5
Verfahrwege X x Y x Z:
730 x 250 x 400 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
Ø 185 mm
Abstand Tisch/Spindelnase:
450 mm
Werkstückautomatisierung:
mit integriertem Palettenwechsler oder externem Handling
Maschinenbeschreibung/
Datenblatt:
HSC MP9
Verfahrwege X x Y x Z:
955 x 625 x 400 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
Ø 412 mm
Abstand Tisch/Spindelnase:
600 mm HSK-E40 / 586 mm HSK-E50
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
HSC MP11/5
Verfahrwege X x Y x Z:
1055 x 760 x 540 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
412 x 412 mm
Abstand Tisch/Spindelnase:
720 mm HSK-E40 / 706 mm HSK-E50/HSK-F63
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
HSC MP11/5
Verfahrwege X x Y x Z:
1055 x 760 x 540 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
412 x 412 mm
Abstand Tisch/Spindelnase:
720 mm HSK-E40 / 706 mm HSK-E50/HSK-F63
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
HSC 600-5
Verfahrwege X x Y x Z:
650 x 550 x 400 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
Ø 410 mm
Abstand Tisch/Spindelnase:
600 mm HSK-E40 / 586 mm HSK-E50
Maschinenbeschreibung/
Datenblatt:
HSC MP9
Verfahrwege X x Y x Z:
955 x 625 x 400 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
Ø 412 mm
Abstand Tisch/Spindelnase:
600 mm HSK-E40 / 586 mm HSK-E50
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
HSC MP11/5
Verfahrwege X x Y x Z:
1055 x 760 x 540 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
412 x 412 mm
Abstand Tisch/Spindelnase:
720 mm HSK-E40 / 706 mm HSK-E50/HSK-F63
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
3-Achs-Modelle
HSC MP7/3
Verfahrweg X x Y x Z:
730 x 340 x 400 mm
Aufspanntisch/Planscheibe:
580 x 460 mm
Abstand Tisch/Spindelnase:
550 mm
Abmessungen gesamt B x T x H:
2400 x 2370 x 3000 mm
Maschinenbeschreibung/
Datenblatt:

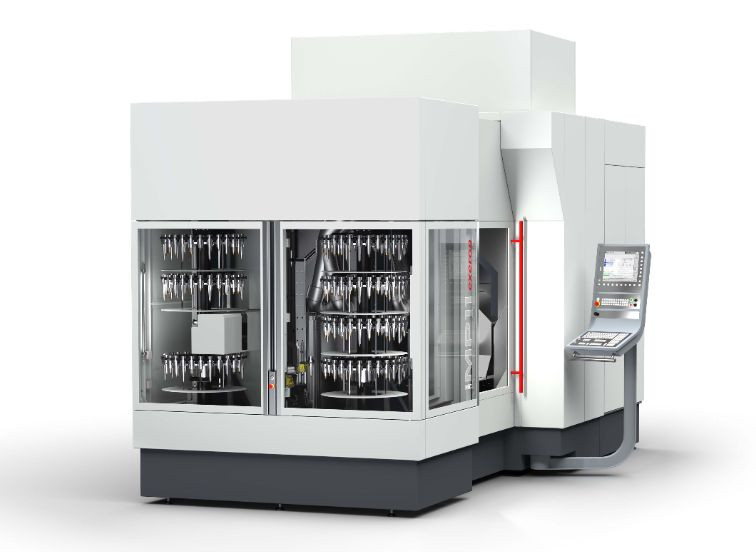

HSC MP11/3
Verfahrweg X x Y x Z:
1055 x 900 x 540 mm
Aufspanntisch/Planscheibe:
850 x 1070 mm
Abstand Tisch/Spindelnase:
720 mm HSK-E40 / 706 mm HSK-E50 / HSK-F63
Abmessungen gesamt B x T x H:
2390 x 4500 x 3350 mm
Maschinenbeschreibung/
Datenblatt:
HSC 300
Verfahrweg X x Y x Z:
315 x 340 x 355 mm
Werkstückaufspanntisch:
470 x 400 mm
Abstand Tisch/Spindelnase:
495 mm
Abmessungen gesamt B x T x H:
2000 x 2350 x 2450 mm
Maschinenbeschreibung/
Datenblatt:
HSC 300
Verfahrweg X x Y x Z:
315 x 340 x 355 mm
Werkstückaufspanntisch:
470 x 400 mm
Abstand Tisch/Spindelnase:
495 mm
Abmessungen gesamt B x T x H:
2000 x 2350 x 2450 mm
Maschinenbeschreibung/
Datenblatt:
HSC 600-3
Verfahrweg X x Y x Z:
585 x 550 x 400 mm
Werkstückaufspanntisch:
530 x 900 mm
Abstand Tisch/Spindel:
600 mm HSK 40-E / 586 mm HSK 50-E
Abmessungen gesamt B x T x H:
2200 x 2400 x 2900 mm
Maschinenbeschreibung/
Datenblatt:
HSC MP9
Verfahrwege X x Y x Z:
955 x 625 x 400 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
Ø 412 mm
Abstand Tisch/Spindelnase:
600 mm HSK-E40 / 586 mm HSK-E50
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
HSC MP11/5
Verfahrwege X x Y x Z:
1055 x 760 x 540 mm
Verfahrwege B x C:
B ±105° x C endlos
Aufspanntisch/Planscheibe:
412 x 412 mm
Abstand Tisch/Spindelnase:
720 mm HSK-E40 / 706 mm HSK-E50/HSK-F63
Werkstückautomatisierung:
mit externem Handling
Maschinenbeschreibung/
Datenblatt:
Häufige Fragen zum High Speed Fräsen.
Wo liegen die Vorteile beim HSC-Fräsen?
- Hohes Zerspanvolumen durch hohe Schnittgeschwindigkeiten
- Hohe Oberflächengüte
- Geringerer Verschleiß
Was muss beimHSC-Fräsen beachtet werden?
- HSC beginnt schon beim Programmieren
- Richtiges Werkzeug und Vollhartmetallfräser verwenden
- Richtige Aufnahmen mit hoher Wuchtgüte
- Maschinenstrategien (HSC Zyklen) richtig anwenden
Wann wird HSC benötigt?
- Überall dort, wo gute Oberflächen gebraucht werden
- Zur Elektrodenherstellung
- Bei sehr kleinen Fräserdurchmessern
- Bei Hartbearbeitung
- Bei NE-Metallen
In welcher Branche wir HSC eingesetzt?
- Werkzeug-und Formenbau
- Dental
- Schmuck
- Automobil
Kann zum konventionellen Fräsen und HSC-Fräsen das gleiche Programm verwendet werden?
Nein, die Programme unterscheiden sich bereits durch die Zustellung. Zudem haben sämtliche CAM-Hersteller HSC-Strategien eingeführt, um den Vorteil der HSC-Maschinen zu unterstützen.
Was muss bei 5-Achs-Fräsen beachtet werden?
An der Maschine sollte die Kinematik der Maschine eingemessen werden. Dazu gibt es zum Beispiel von Heidenhain den Kinematikopt Zyklus, der die korrekte Kinematik ermittelt.
Simultan- oder angestellt fräsen?
Programmtechnisch ist angestellt (3+2) Fräsen einfach zu realisieren. Allerdings können durch unterschiedliche Fräsrichtungen und verschiedene Anstellungen, die ineinander übergehen, Schattierungen entstehen.
Beim Simultanfräsen hingegen entstehen keine Übergänge. Allerdings ist hierzu ein sehr gutes CAM-System erforderlich, um weiche Bewegungen zu erzeugen. Die Programmierung erfordert hier sehr gute CAM Kentnisse.
Kunde. Hersteller. Gemeinsam.
Jahrzehntelange Erfahrung, ein enormes Fachwissen und unseren vollen Einsatz für die für Sie optimale Lösung – das sind die Stärken, auf die Sie sich bei der Hans Knecht GmbH verlassen können. Zudem verstehen und sprechen wir die Sprache des süddeutschen Mittelstands und sind aus Überzeugung seit jeher aktive Mitglieder im VDWF. Nehmen Sie jetzt Kontakt mit uns auf, das „Team Knecht“ freut sich auf Ihre Anfrage!
